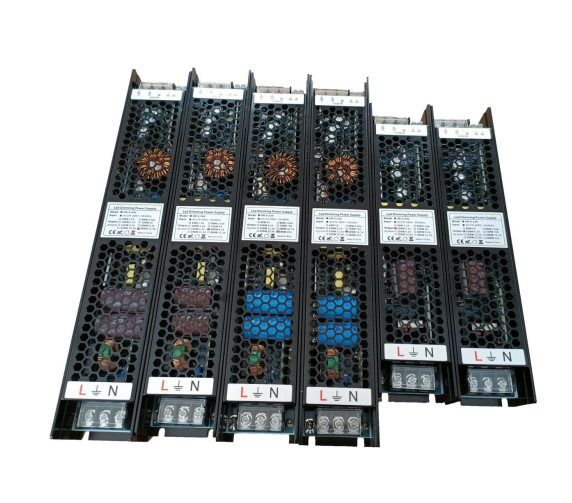

La méthode d'utilisation et les points d'attention de l'alimentation à gradation LED.

Canton Yuxiangpropose DALI et Triac 0-10Valimentations à gradation. Comment les connecter lors de leur utilisation et quelles précautions particulières faut-il prendre ?

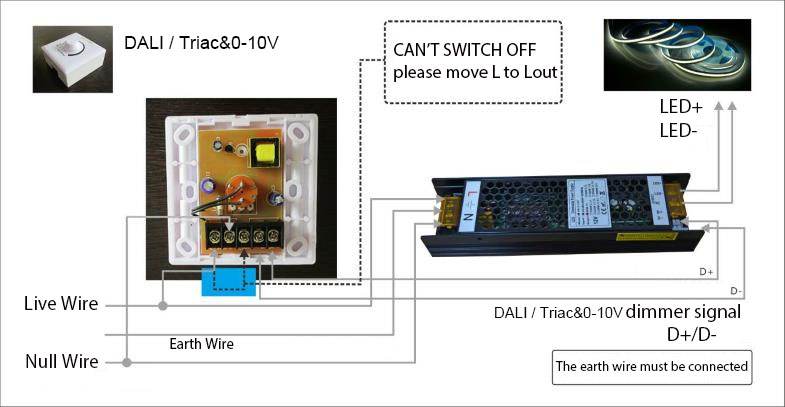

Vous trouverez ci-dessous le schéma de câblage de l'alimentation de gradation des LED :

Les principales considérations concernant l'utilisation de l'alimentation à gradation LED sont les suivantes :

1. Assurer une installation, un démontage et un remplacement pratiques tout en maintenant une ventilation et une dissipation thermique adéquates. Ne pas intégrer dans les murs ou le sol, ne pas placer sous l'eau et ne pas utiliser dans des environnements complètement hermétiques ou clos.

2. Installez sur des surfaces solides ininflammables et non explosives et évitez les zones accessibles aux personnes âgées, aux enfants ou aux animaux domestiques pour éviter les chocs électriques.

3. Installez et connectez conformément aux réglementations de sécurité électrique pour garantir un contact durable, fiable et sans entrave entre les bornes d'entrée et de sortie. Le fil de terre d'entrée doit être correctement connecté pour maintenir l'ensemble du boîtier métallique à un potentiel zéro sûr.

Quatre exigences clés de l'alimentation à découpage à gradation LED :

1. Tension d'entrée : AC100-120V~ ou AC200-240V~ (comme spécifié sur l'étiquette du produit). Depuis le thyristormode de gradationfonctionne en fonction de la tension d'entrée, l'effet de gradation ne peut être réglé que dans la plage de tension correspondante. En raison de limitations techniques, il ne peut pas s'adapter automatiquement à de larges plages de tension (110 V ou 220 V). Cependant, pour les modes de gradation simples 0-10 V ou 1-10 V, une large adaptation de tension (110 V ou 220 V) est possible. Notre thyristor est compatible avec 0-10 V, il ne peut donc gérer que des plages de tension uniques (AC100-120 V~ ou AC200-240 V~).

2. Tension de sortie : DC12 V, 24 V, 36 V ou 48 V (reportez-vous à l'étiquette du produit pour les spécifications exactes). Assurez-vous que la tension d'alimentation correspond à votre module de bande LED : par exemple, l'alimentation 12 V correspond aux bandes LED 12 V. Une correspondance incorrecte peut empêcher la bande de s'allumer, brûler facilement ou entraîner une surcharge et des dommages à l'alimentation électrique.

3. Configuration correcte de la puissance nominale de l'alimentation LED et de la charge réelle :

A. La puissance nominale de l’alimentation doit correspondre à la puissance nominale réelle. Par exemple, s'il est évalué à 12V100W, le test de vieillissement peut être effectué à 12V100W.

B. Pour un fonctionnement à long terme sous charge réelle, il est recommandé de maintenir une certaine marge pour la charge d'alimentation. La charge totale maximale (y compris la consommation électrique de la source lumineuse elle-même et la consommation électrique du câblage) ne doit pas dépasser 80 % de la puissance nominale, et une ventilation et une dissipation thermique appropriées doivent être assurées.

4. Exigences relatives à l'environnement d'installation :

A. Sélectionnez l'alimentation électrique avec indice de protection approprié en fonction des conditions d'utilisation réelles, généralement classées comme IP20 spécifique à l'intérieur ou IP67 spécifique à l'extérieur. Reportez-vous à l'étiquette du produit pour connaître les indices de protection de l'alimentation électrique.

B. Température ambiante normale : 0-30°C. Lors d'un fonctionnement dans cette plage, tous les indicateurs de performance démontrent une stabilité améliorée et une durée de vie prolongée.

C. Températures ambiantes anormales : Les températures inférieures à -30°C ou supérieures à 50°C sont des environnements interdits pour le produit. Les températures supérieures à -30°C ou inférieures à 50°C (en dehors de la plage 0-30°C) constituent des conditions anormales (c'est-à-dire excessivement froides ou chaudes). Dans de telles conditions, certaines mesures de performances peuvent s'écarter des valeurs standard et la stabilité peut être compromise. Ajustez le rapport de charge réel en conséquence pour garantir que l'alimentation LED fournit une sortie stable et fiable.
